Regn, flöde och bräddning: typiska mätpunkter i kommunal VA
I kommunal VA händer det ofta samma sak: regn kommer, flöden sticker iväg, nivåer stiger och ibland bräddar systemet. Ändå saknas mätning på rätt ställen, vilket gör att man får gissa vad som faktiskt hände, var det började och hur stort det blev.
Den här guiden går igenom typiska mätpunkter i kommunal VA för att få kontroll på sambandet mellan regn, flöde och bräddning. Du får också praktiska tips för sensorval, placering och larm som inte skapar larmtrötthet.
Varför mäta regn, flöde och bräddning?
Mätning ger tre saker som annars är svåra att få:
- Tidiga varningar innan det blir stopp, översvämning eller bräddning
- Orsak–verkan: vad i regnet gav vilka flöden, var och när?
- Fakta för beslut: dimensionering, tillskottsvatten, prioritering av åtgärder och uppföljning
Extra viktigt är att kunna skilja på:
- normal drift vs regnhändelser
- kapacitetsproblem vs lokala stopp
- spillvattenproblem vs tillskottsvatten/inläckage
Översiktsbild: kedjan från regn till recipient
Ett bra mätupplägg följer ofta kedjan:
Regn → avrinningsområde → ledningsnät/pumpstation → bräddpunkt → reningsverk/recipient
Du behöver inte mäta överallt, men du vill mäta på ställen där du kan svara på:
- När började påverkan?
- Var uppstod flaskhalsen?
- Hur stort blev flödet och volymen?
- Bräddade det, och i så fall hur länge och hur mycket?
1) Regnmätning: där allt börjar
Typiska mätpunkter
- En regnmätare per större delområde, eller där ni ofta får problem
- Komplettera gärna med en “referenspunkt” som historiskt är stabil
Vad du mäter
- Nederbörd (mm)
- Intensitet (mm/h)
- Händelser (start, topp, slut)
Sensorval
- Tipping bucket-regnmätare (vanligast för kommunal uppföljning)
Placeringstips
- Fri yta, inte under träd eller nära takkanter
- Stabil montering och lätt åtkomst för service
- Tänk på vinter: uppvärmning kan vara relevant om ni behöver data året runt
Vanligt misstag: att lita på en väderstation långt bort när era problem är lokala.
2) Nivå i brunnar: tidiga signaler i nätet
Typiska mätpunkter
- Uppströms kända flaskhalsar
- Lågpunkter med risk för källaröversvämning
- Sträckor där tillskottsvatten misstänks
- Kritiska knutpunkter före pumpstation
Vad du mäter
- Nivå (cm/m)
- Nivåtrend (hur snabbt det stiger)
- Avvikelser mot normal dygnsprofil
Sensorval
- Trycksensor (nedsänkt): stabilt om den monteras rätt
- Radar/ultraljud (toppmonterat): bra när du vill slippa sensor i vatten
Placeringstips
- Undvik precis vid inlopp där turbulens ger hoppiga värden
- Sätt sensorn ovan slamzon
- Dokumentera referensnivå och montagehöjd
Nivåpunkter är ofta billiga per mätpunkt och kan ge mycket nytta som “indikatorer”.
3) Flödesmätning i ledning: när du vill veta volym och kapacitet
Att bara mäta nivå kan räcka för larm, men flöde behövs när du vill kvantifiera volymer och jämföra mot kapacitet.
Typiska mätpunkter
- Huvudstråk och kritiska samlingsledningar
- Inlopp till pumpstation
- Delområden där tillskottsvatten ska bekräftas eller följas upp
- Separat dagvattenledning där du vill se avrinning
Vad du mäter
- Flöde (l/s eller m³/h)
- Hastighet + nivå (för beräknat flöde)
- Dygnsprofil och toppar vid regn
Sensorval (vanliga varianter)
- Area–velocity (Doppler/ultraljud): mäter hastighet och nivå
- Magnetiskt flöde (fullt rör): bra men kräver rätt förutsättningar
- Öppen kanal (ränna/överfall): om du kan skapa en definierad mätsektion
Placeringstips
- Välj en rak sträcka med stabil hydraulik
- Undvik backvatten och kraftiga virvlar om du kan
- Säkerställ att sensorn går att serva utan att det blir ett arbetsmiljöproblem
Vanligt misstag: att installera flödesmätare i “stökig hydraulik” och sedan förvänta sig perfekta värden.
4) Pumpstationer: driftdata som berättar mer än du tror
Pumpstationer är mätpunkter som knyter ihop nivå, flöde och drift.
Typiska mätpunkter
- Våtbrunnens nivå
- Pumpdrift (start/stop, gångtid, larm)
- Eventuellt in- och utflöde (om ni mäter det)
Vad du mäter
- Nivåkurva före och under regn
- Pumpcykler och kapacitetsbeteende
- Avvikelser: fler starter än normalt, längre gångtid, högre nivå vid samma drift
Tips
- Logga tillräckligt tätt för att se driftmönster (ofta 1–5 min)
- Kombinera nivå + driftlarm så du ser om problemet är hydraulik eller utrustning

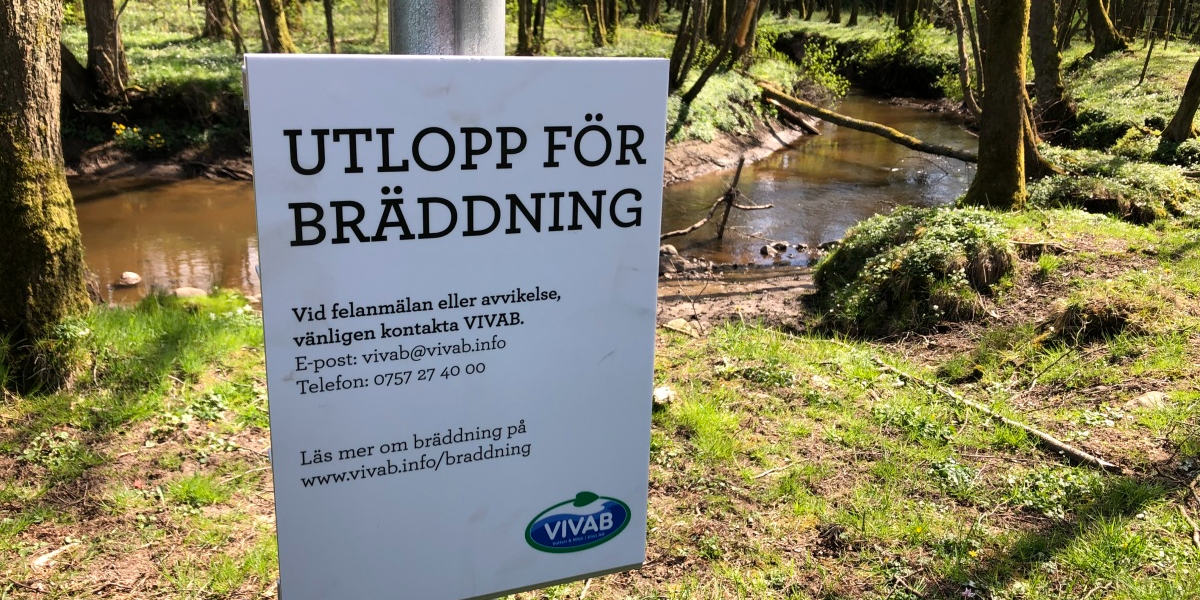

5) Bräddpunkter: mätning som håller i verkligheten
Bräddning är ofta “svårt att mäta på riktigt” om man inte gör det smart.
Typiska mätpunkter
- Kända bräddpunkter (CSO)
- Bypass vid pumpstationer
- Utlopp där tillsyn och rapportering kräver fakta
Vad du mäter
Minst:
- Bräddstart och bräddstopp (tidslogg)
Gärna också:
- Nivå över tröskel
- Beräknad bräddvolym (om geometri/mätsektion är definierad)
Sensorval
- Nivåmätning före eller vid tröskel (radar/ultraljud/tryck beroende på miljö)
- I vissa fall enkel “bräddar/inte bräddar”-indikering som första steg
Placeringstips
- Om ni kan: skapa en tydlig hydraulisk mätpunkt (tröskel, ränna, definierad sektion)
- Skydda sensor från stänk och beläggning
- Undvik skvalplarm med fördröjning och hysteres
Vanligt misstag: att försöka räkna volym utan definierad geometri. Då blir volymen lätt mer gissning än mätning.
6) Reningsverk och recipient: få helhetsbilden
Även om fokus är på nätet kan du få stor nytta av att knyta ihop allt med ett par referenspunkter.
Typiska mätpunkter
- Inkommande flöde till reningsverk (total och gärna per linje om möjligt)
- Nivå/kapacitet i kritiska magasin eller försedimentering om relevant
- Mätning vid känsliga recipienter (mer ovanligt, men starkt i vissa fall)
Vad du får ut av det
- Bekräftelse på hur regn påverkar totalflödet
- Underlag för tillskottsvattenanalys (dygnsprofil + regnsvar)
- Bättre möjlighet att prioritera åtgärder i rätt delområde
Larm som faktiskt hjälper, inte bara låter
Ett bra larmsystem skiljer på “nu händer något” och “det här är bara brus”.
Rekommenderade larmtyper
- Hög nivå i brunn/pumpstation
- Snabb nivåökning (trend), ofta bättre än en hård nivågräns
- Bräddning pågår (start/stop) med fördröjning
- Flödestopp (högt flöde ovanligt länge, eller tvärtom för lågt)
- Kommunikationslarm (ingen data på X timmar)
- Batteri/låg spänning (om batteridrift)
Larmhygien som minskar falsklarm
- Hysteres: larma vid nivå A, återställ vid nivå B
- Fördröjning: måste vara över gräns i 5–15 minuter
- Eskalering: om larm kvarstår, gå från notis till SMS/beredskap
Datakvalitet: den tråkiga delen som avgör allt
För att kunna lita på data vid en regnhändelse behöver du:
- dokumenterad montagehöjd och referensnivå
- rimlig filtrering (glidande medel, borttag av uppenbara spikar)
- tydliga “health checks” per mätpunkt (kommunikation, batteri, senaste värde)
Ett tips är att ha en enkel “statusvy” där du ser:
- senast uppdaterad
- signalkvalitet (om trådlöst)
- batteri (om relevant)
- avvikelseflagga (om värden beter sig konstigt)
Exempel på plattform och enheter (interna länkar)
Om du vill visa hur mätdata kan samlas, larmas och följas upp i en IoT-plattform kan du länka internt till er huvudsida:
Sensor-Online.se
Och när du i texten pratar om val av sensorer för vatten och VA kan du länka direkt till er enhetssida:
Smart Water devices
Checklista: så väljer du mätpunkter i kommunal VA
- Har vi minst en bra regnreferens per problemområde?
- Har vi nivåpunkter uppströms kända flaskhalsar?
- Har vi flödesmätning där volym och kapacitet behöver bevisas?
- Har vi pumpstationsdata som kopplar ihop nivå och drift?
- Loggar vi bräddstart/bräddstopp på de viktigaste bräddpunkterna?
- Har vi kommunikations- och datakvalitetslarm?
Börja ofta med en kombination av regnmätning + nivå i ett par strategiska brunnar + en pumpstation. Det ger snabb effekt och hjälper er hitta var flödena bygger upp.
För larm och tidiga varningar räcker nivå ofta långt. För volymer, kapacitetsfrågor och uppföljning av åtgärder behöver du ofta flöde, eller en definierad mätsektion där flöde kan beräknas.
Säkraste första steget är att logga bräddstart och bräddstopp med tydliga regler (fördröjning och hysteres). Volym kräver att geometri och hydraulik är kända nog för att beräkningen ska bli rimlig.
För nivå i nätet räcker ofta 5–15 minuter. För pumpstationsdrift kan 1–5 minuter vara bättre för att se cykler. För bräddstart/bräddstopp vill du ha tillräcklig upplösning för att inte missa korta händelser.
Ofta kombinationen av tillskottsvatten, lokala flaskhalsar och att man saknar mätning uppströms. När man väl lägger in nivåpunkter i rätt knutpunkter blir mönstret tydligare.
Regn ändrar hydrauliken snabbt: turbulens, backvatten och varierande fyllnadsgrad gör mätning svårare. Rätt placering och rätt typ av mätprincip är viktigare än många tror.
Genom att jämföra regnintensitet med tidsförskjutet svar i nivå och flöde. Det är därför en lokal regnmätare och minst en nivåpunkt per delområde ofta ger mest nytta.
Använd hysteres, fördröjning och trend-larm. Skilj “ingen data” från “hög nivå”. Och eskalera bara om larmet kvarstår.
