Fjärrvärmecentralen kan se välskött ut och ändå använda mer energi än nödvändigt. Orsaken syns sällan vid en enskild rondering. Ett exempel på optimerad fjärrvärme handlar därför inte bara om att justera en kurva, utan om att kontinuerligt se sambandet mellan temperaturer, flöden, utomhusklimat och byggnadens verkliga behov.

För fastighetsägare, kommuner och driftorganisationer är målet tydligt: behåll ett stabilt inneklimat, minska energikostnaden och undvik att tekniska problem växer i det tysta. Med rätt mätpunkter och en gemensam vy över data blir det enklare att fatta beslut utifrån fakta i stället för antaganden.

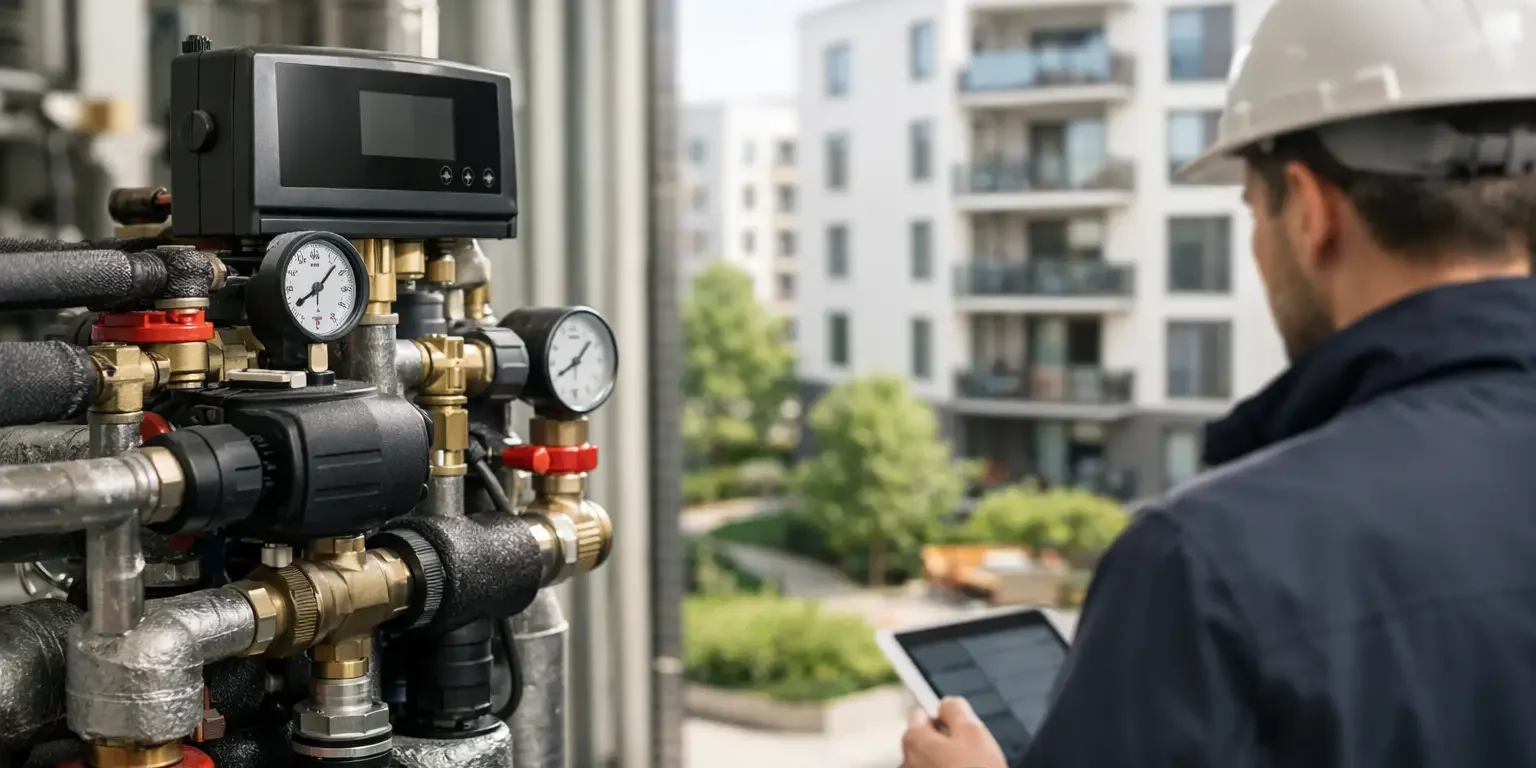

Exempel på optimerad fjärrvärme i en flerbostadsfastighet

Tänk dig en flerbostadsfastighet där energistatistiken visar hög fjärrvärmeanvändning, trots att hyresgästerna sällan upplever kyla. Driftteknikern ser dessutom att returtemperaturen ofta ligger högre än förväntat. Det kan innebära att värmesystemet inte hinner lämna ifrån sig tillräckligt med energi innan vattnet går tillbaka till fjärrvärmenätet.

För att förstå varför installeras givare för framledning, returledning, utetemperatur och innetemperatur i representativa delar av byggnaden. En energimätare samlar samtidigt in förbrukning, effekt och flöde. Uppgifterna skickas trådlöst via exempelvis LoRaWAN eller NB-IoT till en dashboard där driftteamet ser värdena samlade över tid.

Efter några veckor framträder ett mönster. Returtemperaturen stiger främst under milda vinterdagar och sena kvällar. Analysen visar att värmekurvan är för hög i förhållande till utetemperaturen, samtidigt som vissa radiatorventiler och styrningar inte reagerar som de ska. Centralen levererar då mer värme än byggnaden kan ta emot på ett effektivt sätt.

Åtgärden blir inte att sänka allt på en gång. Driftansvarig justerar värmekurvan stegvis och följer sedan inneklimat, returtemperatur och effektuttag i samma vy. Ett larm sätts om returtemperaturen avviker under en längre period eller om framledningstemperaturen inte följer den önskade styrningen. När ett avvikande mönster uppstår kan personalen agera innan det blir en dyr månad eller ett komfortproblem.

Resultatet är en lugnare och mer kontrollerad drift. Byggnaden får rätt mängd värme vid rätt tid, medan onödigt hög returtemperatur och effekttoppar begränsas. Det är optimering som går att följa, förklara och upprepa i fler fastigheter.

Vilka data behövs för att optimera fjärrvärmen?

Många börjar med att bara läsa av energimätaren månadsvis. Det ger en viktig bild av kostnaden, men sällan svar på varför förbrukningen förändras. För optimerad drift behövs data som beskriver både energileveransen och byggnadens förutsättningar.

Temperatur på framledning och returledning är centrala värden. Tillsammans visar de hur väl värmen avges i systemet. Utetemperatur behövs för att bedöma om värmekurvan arbetar rimligt. Innetemperatur i utvalda zoner visar samtidigt om justeringar påverkar komforten. I större anläggningar kan även differenstryck, flöde, ventilpositioner och status från undercentralen vara värdefulla.

Mätpunkterna ska väljas utifrån den fråga verksamheten vill kunna besvara. Om problemet är återkommande höga effekttoppar kan effekt, flöde och temperaturer vara viktigast. Om klagomål kommer från en viss byggnadsdel behövs ofta kompletterande inomhusmätning för att skilja ett lokalt distributionsproblem från ett fel i den centrala regleringen.

Det finns också en praktisk avvägning. Fler givare ger ett bättre beslutsunderlag, men varje mätpunkt ska ha ett tydligt syfte. En bra lösning fångar de avvikelser som kostar pengar eller riskerar komforten utan att skapa en mängd data som ingen hinner använda.

Från mätvärden till användbara åtgärder

Data blir värdefull först när den går att tolka i sitt sammanhang. En hög returtemperatur en enskild timme behöver inte vara ett problem. Men en återkommande avvikelse vid samma utetemperatur, samma tid på dygnet eller samma belastning är en tydlig signal att något bör undersökas.

En dashboard bör därför visa trender och jämförelser på ett enkelt sätt. Driftteamet ska kunna se hur returtemperaturen utvecklas över dagar och veckor, jämföra olika fastigheter och följa effekten av en genomförd justering. Automatiska rapporter kan ge energiansvariga ett återkommande underlag för uppföljning, budget och dialog med entreprenörer.

Larm behöver vara genomtänkta. För snäva gränsvärden leder lätt till många notifieringar som till slut ignoreras. För breda gränser innebär att ett fel upptäcks för sent. I praktiken fungerar ofta tidsstyrda avvikelselarm bäst, där systemet larmar först när ett värde ligger utanför önskat intervall under en relevant tidsperiod.

Vanliga orsaker till hög returtemperatur

Hög returtemperatur är inte alltid ett fel i fjärrvärmecentralen. Problemet kan finnas i byggnadens värmedistribution, i regleringen eller i samspelet mellan flera system. En värmekurva som är satt för högt är vanlig, men även felaktiga ventiler, dålig injustering, igensatta filter och cirkulationsproblem kan bidra.

I vissa byggnader är det tappvarmvattensystemet som påverkar resultatet. Om värmeväxlingen fungerar sämre än planerat, eller om varmvattenberedningen har olämpliga inställningar, kan returtemperaturen öka utan att det direkt märks i lokalerna. Därför bör värme och tappvarmvatten analyseras som separata delar av samma central.

Äldre fastigheter kräver ofta extra eftertanke. Ett system som fungerar väl efter en omfattande renovering kan behöva andra inställningar än tidigare. Nya fönster, tilläggsisolering, ändrad ventilation eller ombyggda lokaler förändrar byggnadens värmebehov. Att behålla gamla styrparametrar av vana är sällan en säker väg till effektiv drift.

Så skapar ni en stabil process för optimering

Börja med en nulägesbild. Samla befintliga energidata och kontrollera vilka mätvärden som redan finns tillgängliga från central, energimätare eller fastighetsautomation. Lägg sedan till sensorer där det finns kunskapsluckor, exempelvis i returledningen eller i representativa rum.

Nästa steg är att definiera vad som räknas som normal drift. Det innebär inte ett enda fast temperaturvärde, eftersom utomhusklimat och belastning varierar. I stället behöver ni förstå vilka intervall som är rimliga under olika förhållanden. När normalbilden är etablerad blir avvikelser enklare att upptäcka och prioritera.

Gör förändringar kontrollerat. Justera en parameter, följ resultatet och dokumentera utfallet. Om flera inställningar ändras samtidigt blir det svårt att veta vilken åtgärd som skapade förbättringen eller problemet. Denna metod tar ibland lite längre tid i början, men ger en process som håller när ansvariga byts ut eller fler anläggningar ska anslutas.

En gemensam plattform minskar också beroendet av enskilda system och leverantörer. När data från energimätare, givare, PLC, Modbus, SCADA eller andra system kan samlas i samma gränssnitt får verksamheten bättre överblick. Det blir enklare att jämföra fastigheter, skapa rapporter och använda samma arbetssätt i hela beståndet.

När automatisering är rätt val

Automatiserad styrning kan vara ett naturligt nästa steg, men den bör bygga på mätdata som verksamheten litar på. Börja gärna med övervakning, analys och larm. När ni ser stabila samband kan vissa regler implementeras för att hantera kända situationer snabbare.

Automatisering passar väl för återkommande driftfall, men ersätter inte behovet av kompetent uppföljning. En sensor kan visa att temperaturen avviker. Den kan inte på egen hand avgöra om orsaken är en felinställd ventil, ett förändrat användningsmönster eller ett underhållsbehov. Kombinationen av automatiska signaler och mänsklig bedömning ger normalt bäst resultat.
